テレビ裏のケーブル、まとめてスッキリさせたい…でもその束ね方、危ないかもしれません
こんにちは。Kaden Lab研究員のレンです。
テレビの裏をのぞくと、電源コードとHDMIケーブルとアンテナ線が絡み合って、ちょっとした迷路みたいになっていませんか。掃除のたびに気になるし、見た目もよくないので、まとめて束ねてしまいたくなりますよね。私も、配線がすっきりしているだけで部屋の印象がずいぶん変わると思っています。
ただ、ここで「テレビ裏の配線は束ねても大丈夫なのか」と一度立ち止まったあなたは、正しい感覚を持っています。結論を先にお伝えすると、束ねてよいケーブルと、束ねないほうがよいケーブルがあります。HDMIやアンテナ線のような信号を送るケーブルは、まとめても実害が出にくいです。一方で電源コードについては、公的な機関がはっきりと束ねずに使うよう求めているんですね。
理由は放熱です。電気が流れるコードはわずかに熱を持ちますが、ばらけていれば空気に逃げていきます。それを束ねてしまうと熱がこもり、条件が重なると被覆が傷んで発火に至ることがあります。テレビ裏はほこりがたまりやすく、電源プラグを長期間挿しっぱなしにする場所でもあるので、トラッキング現象という別のリスクも重なります。
この記事では、どのケーブルなら束ねてよくてどれがだめなのか、束ねたコードで何が起きるのか、そして安全側に倒しながら見た目もすっきりさせる具体的な方法までまとめました。結束バンドの選び方や、やってはいけない束ね方も具体的に挙げています。読み終えるころには、あなたのテレビ裏をどう整理すればいいかがはっきりしているはずです。
- 束ねてよいケーブルとだめなケーブルの線引き
- 束ねたコードが発火に至る仕組み
- 電源系と信号系を分けて通す整理の手順
- ほこりとトラッキング現象を防ぐ習慣
テレビ裏の配線は束ねても大丈夫なのか
まずは「何が危なくて何が危なくないのか」をはっきりさせましょう。ここを曖昧にしたまま整理すると、見た目はきれいでも危ない配線になってしまいます。ケーブルの種類ごとに事情が違うので、そこから見ていきますね。
信号ケーブルは束ねても実害が出にくい
HDMIケーブル、アンテナ線、LANケーブル、光デジタルケーブル。これらは映像や音声、データの信号を送るためのもので、電源コードのような大きな電流は流れません。だから束ねても発熱の心配はほとんどないんですよ。
実際、テレビ裏の配線でごちゃつきの大半を占めるのはこの信号系です。ここをまとめられるだけでも見た目はかなり変わります。安心してまとめてよい部分、と考えて大丈夫です。
ただし、信号系にも気をつけたい点はあります。ひとつは折り曲げで、鋭角に折ってきつく縛ると内部の芯線が傷んで断線することがあります。とくにHDMIケーブルは細い信号線を何本も束ねた構造なので、無理な曲げに弱い部類です。まとめるときは、ゆるく円を描くように巻くのが基本と覚えておいてください。
もうひとつは長さです。使わない余りをぐるぐる巻きにして小さなコイル状にすると、条件によってはノイズを拾いやすくなることがあります。神経質になる必要はありませんが、映像が乱れるようなことがあれば、巻きをほどいて緩めてみると変化が出る場合もありますよ。
ケーブルの種類ごとに、まとめるときの扱いやすさにも差があります。LANケーブルは比較的しなやかで扱いやすく、アンテナ線は同軸構造のぶん硬めで、無理に曲げると内部の芯線が中心からずれて映りに影響することがあります。光デジタルケーブルは中を光が通る構造なので、折ると光の通り道そのものが損なわれます。硬いケーブルほど、曲げの半径を大きくとるという意識を持っておくと失敗しません。
ちなみに、束ねる前にもうひとつやっておきたいのが、そのケーブルが本当に必要かどうかの確認です。何年も前に外した機器のケーブルがつながったまま残っている、というのはよくある話で、本数が減れば束ねる必要そのものが小さくなります。整理の第一歩は、まとめることではなく減らすことかなと思います。
電源コードは公的機関が束ねないよう求めている
問題は電源コードのほうです。こちらは信号系とはっきり扱いが違います。
製品事故の調査を行っている公的機関でも、コードを束ねた状態で使うことについて注意喚起が出されています。再現実験の映像とあわせて、次のように明記されています。
コードは束ねず使用してください
（出典：製品評価技術基盤機構（NITE）「テーブルタップ・延長コード 3.束ねたコードの発火2」）
同じページでは、この事故がコードを束ねた状態で大きな電流を流してしまったために発生したものであることと、最大消費電力に注意すること、消費電力の大きい機器には延長コードの使用を極力避けることが示されています。
ネット上には「テレビ裏なら電源コードも束ねて大丈夫」と書かれた記事もありますが、公的機関の見解は「束ねず使用」です。この記事でも、電源コードについては束ねない前提で整理方法をお伝えします。安全に関わる部分なので、判断に迷ったら安全側に倒してください。配線や電気設備そのものに不安がある場合の最終的な判断は、電気工事士などの専門家にご相談ください。
束ねたコードが発火する仕組み
なぜ束ねると危ないのか。仕組みを知っておくと、どこまでが許容範囲かを自分で判断できるようになります。

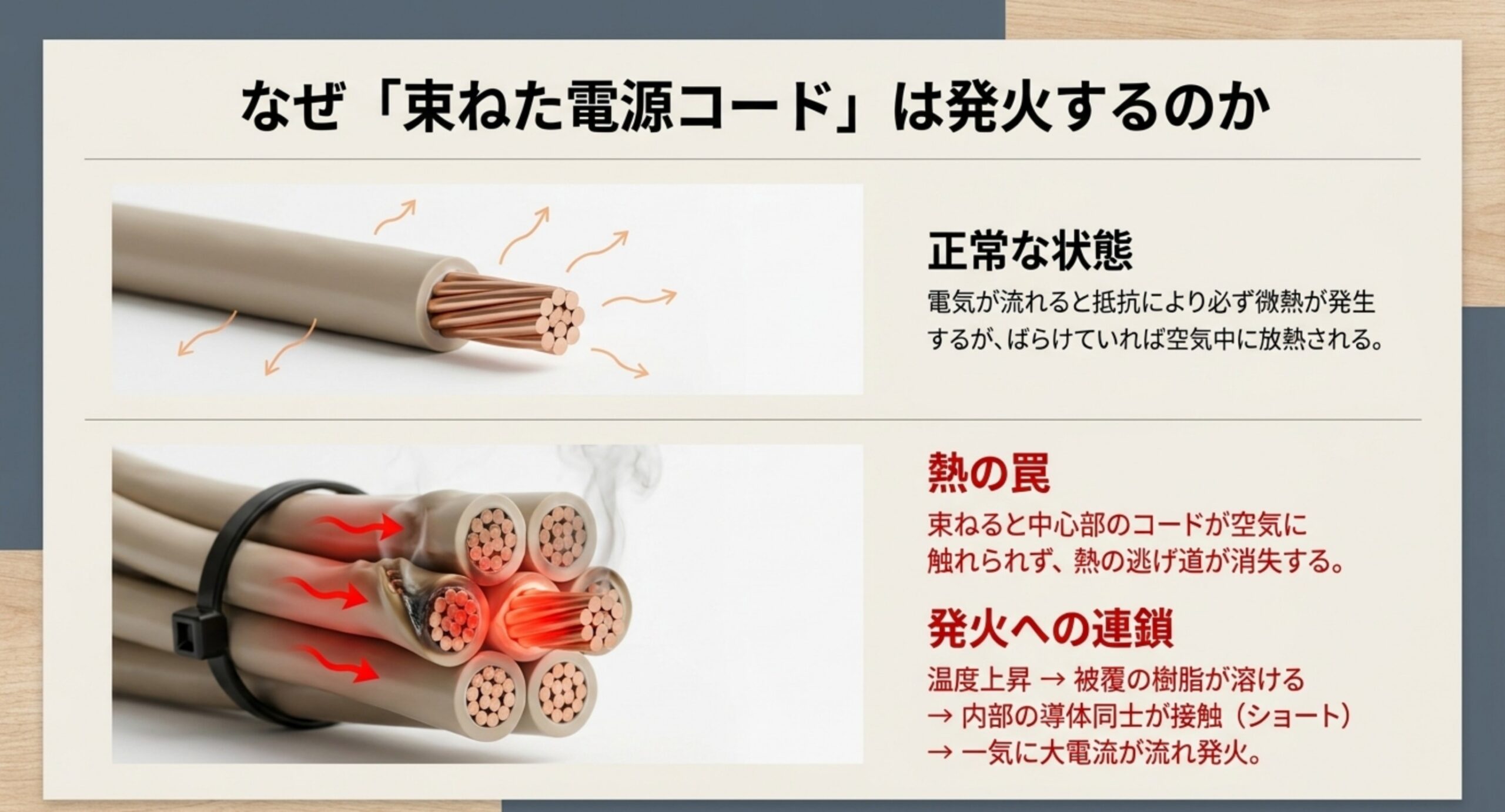

電気が流れるコードは、電流の大きさに応じてわずかに発熱します。これは不良品だからではなく、電線に抵抗がある以上どうしても起きる現象です。ばらけた状態なら、その熱は周りの空気へ逃げていくので温度は上がりません。
ところが束ねると、内側のコードは外側のコードに囲まれて空気に触れられなくなります。熱の逃げ道がなくなるので、同じ電流でも温度が上がっていきます。さらにその状態で大きな電流が流れると、被覆の樹脂が軟らかくなり、やがて溶けて中の導体同士が触れます。これがショートで、そこで一気に大電流が流れて発火に至るわけですね。
ポイントは、電流が小さければ束ねてもすぐには危なくない一方で、危険になる条件がそろったときに一気に進むということです。だからこそ、普段は何ともなかったのに、暖房器具を足した冬のある日に事故が起きる、という順番になります。
「うちは何年も束ねているけど平気だった」という経験は、残念ながら安全の証明にはなりません。事故は条件がそろったときに起きるもので、そろっていなかっただけ、という可能性があるからです。
もう少し補足すると、被覆の樹脂は熱を受けるたびに少しずつ性質が変わっていきます。一度で溶けなくても、温まって冷めてを何年も繰り返すうちに柔軟性を失い、硬くなってひび割れます。ひびが入れば内部の導体が外に近づくので、そこから一気に事故へ進みやすくなるわけですね。
だから、束ねたコードのリスクは「今日つないだ機器の消費電力」だけでは測れません。何年も同じ形で使い続けた履歴のほうが効いてきます。古い配線ほど、束ねたままにしておく危険は大きくなると考えてください。テレビを買い替えたのに延長コードだけ10年以上前のものを使い続けている、という状態は意外と多いので、この機会に確認しておくとよいかと思います。
延長コードとテーブルタップで起きること
テレビ裏でとくに注意したいのが、延長コードとテーブルタップです。テレビ、レコーダー、ゲーム機、スピーカー、ルーターと機器が増えるほど、1つのタップに集まっていきますよね。
ここで問題になるのが、タップ全体の容量です。テーブルタップには「合計1500Wまで」といった上限が書かれていて、つないだ機器の消費電力の合計がこれを超えると危険です。差し込み口が6つあるからといって、6台とも大きな機器をつないでよいわけではないんですね。
そのうえで、コードを束ねているとさらに条件が悪くなります。容量ぎりぎりで使いながら束ねている状態が、いちばん避けたい組み合わせです。
もうひとつ見落とされやすいのが、タップからタップへつなぐ「数珠つなぎ」です。差し込み口が足りないからと2つ目のタップを1つ目に挿すと、上流側のタップには下流のすべての機器の電流が集まります。1つ目のタップの上限を超えていても、見た目には分かりません。増設したくなったら、タップを足すのではなく壁のコンセントを分けて使うほうが安全です。
そして、事故は冬に増える傾向があると言われています。理由は単純で、暖房器具という消費電力の大きな機器が加わる季節だからです。テレビ裏の配線を秋のうちに整えておくと、繁忙期に慌てて延長コードを足す事態を避けられますよ。
| ケーブルの種類 | 束ねてよいか | 理由 | 気をつけること |
|---|---|---|---|
| HDMI・アンテナ線・LAN・光デジタル | まとめてよい | 大きな電流が流れず発熱しにくい | 鋭角に折らない・きつく縛らない |
| テレビやレコーダーの電源コード | 束ねない | 発熱し、放熱できないと被覆が傷む | ゆるく通す・余りは束ねず逃がす |
| 延長コード・テーブルタップ | 束ねない | 複数機器分の電流が集まる | 合計消費電力の上限を守る |
| コードリール（巻き取り式） | 巻いたまま使わない | 巻いた状態は放熱条件が最も悪い | 使うときは全部引き出す |
束ねる前に消費電力を確認する
危ないかどうかを分けるのは、結局のところ流れる電流の大きさです。だから整理を始める前に、テレビ裏につながっている機器の消費電力をざっと把握しておくと判断が早くなります。
確認する場所は、機器の背面や底面にある銘板シールか、取扱説明書の仕様欄です。「消費電力 ◯◯W」と書かれています。テレビ本体、レコーダー、ゲーム機、スピーカー、ルーターと足していって、テーブルタップに書かれた上限の範囲に収まっているかを見てください。
目安として、テレビ周りの機器は比較的消費電力が小さい部類ですが、大画面テレビとゲーム機が加わると数百ワットになることもあります。逆に、テレビ裏の同じタップに暖房器具や加湿器といった消費電力の大きい機器をつなぐのは避けたいところ。数字は機種によって大きく変わりますので、必ずお使いの製品の実際の表示を確認してください。
もうひとつ、確認しておくと安心なのがコードそのものの状態です。銘板の近くには「定格 125V 15A」のような表示があり、これがそのコードで流してよい上限です。延長コードにも同様の表示があるので、機器側の合計とタップ側の上限を突き合わせておけば、危ない組み合わせは事前に避けられます。
整理を始める前のチェックはこの3つで足ります。①テレビ裏につながる機器の消費電力を合計する ②テーブルタップに書かれた上限を確認する ③被覆の割れ・変色・硬化がないか目で見る。この3つが問題なければ、あとは束ね方の話になります。ひとつでも引っかかったら、束ねる前に配線構成そのものを見直してください。
テレビ裏の配線を安全に束ねる方法と注意点
ここからは実践編です。安全側に倒したうえで、見た目もきちんと整う手順をお伝えします。難しい道具は要らないので、休日の30分あれば十分できますよ。
電源系と信号系を分けて通す
いちばん効果が大きいのがこれです。電源コードと信号ケーブルを一緒くたにせず、通る道を分けてしまいます。

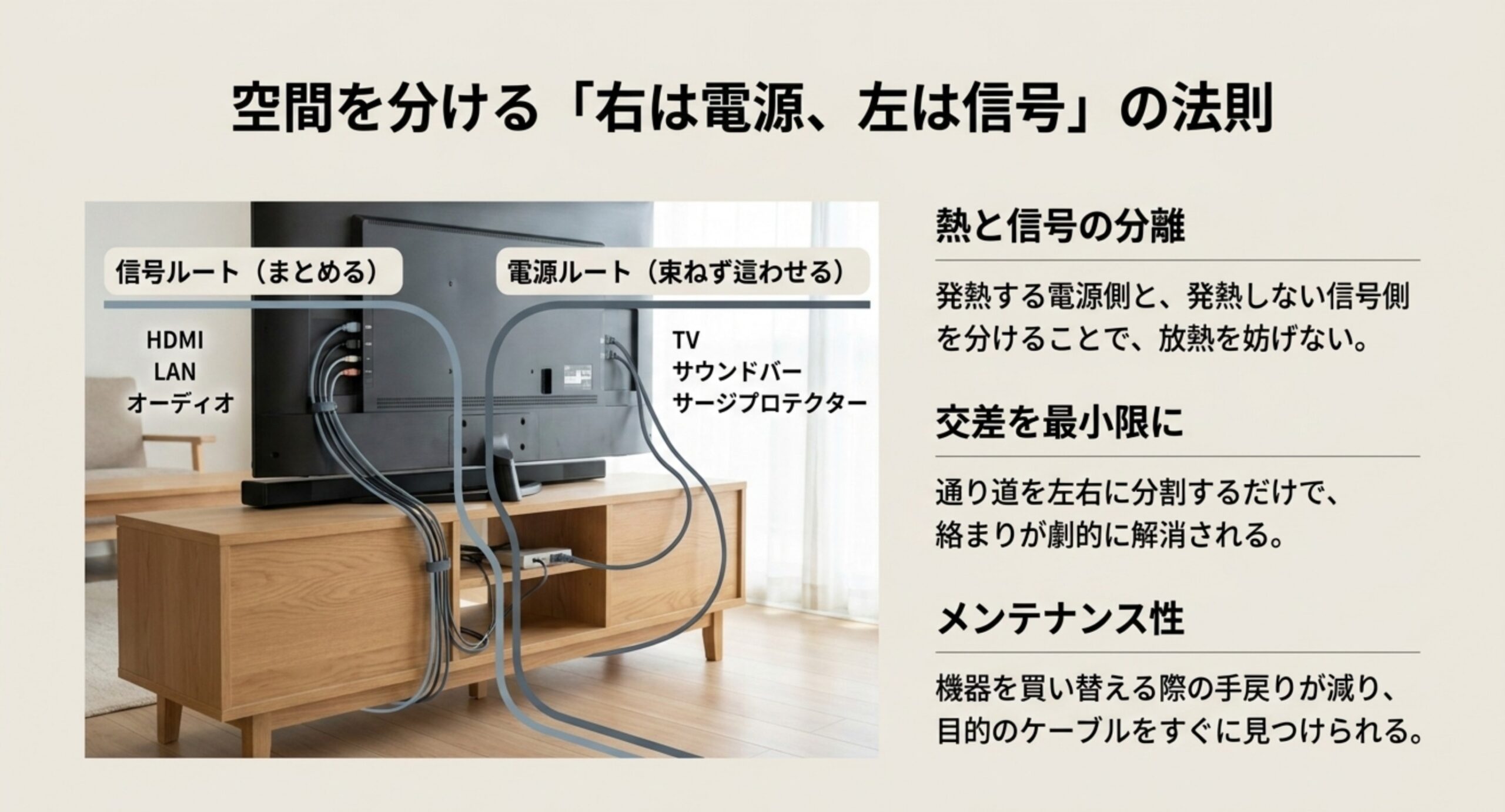

具体的には、テレビ裏を左右に見立てて、たとえば右側を電源の通り道、左側を信号の通り道と決めます。そして電源コードは電源同士でゆるくまとめ、信号ケーブルは信号同士でまとめる。両者が交差する場所を最小限にするだけで、配線はぐっと見通しがよくなります。
この分け方には実利もあります。ひとつは、発熱する側と発熱しない側が混ざらないので、電源側の放熱を邪魔しないこと。もうひとつは、機器を入れ替えるときに触るケーブルが特定しやすくなることです。テレビだけ買い替えたのに全部ほどく羽目になる、という手戻りが減ります。
床に落ちるコードが気になるなら、束ねるのではなく壁沿いや家具の脚沿いに這わせて、要所だけ固定するほうが安全です。同じ発想でコード類を片付ける方法はロボット掃除機のコード対策として配線を片付ける方法をまとめた記事でも扱っているので、床側の処理はそちらも参考になるかと思います。
作業の順番にもコツがあります。いきなり束ね始めるのではなく、まず全部のケーブルを一度外して、どれがどの機器のものかを確かめてから通し直すほうが結局は早いです。外すときに機器名を書いた小さなシールをコネクタ側に貼っておくと、次に触るときの手間が段違いに減ります。テプラでなくても、マスキングテープに油性ペンで書けば十分ですよ。
ケーブルの本数や端子の種類は、機器の構成で決まります。ゲーム機を高フレームレートでつなぐ、レコーダーを経由させる、といった構成では使う端子が変わってくるので、そもそもどの端子に何を挿すかを整理してから配線に手を付けると迷いません。端子まわりの考え方はゲーム用テレビの選び方で解説している端子の確認手順が参考になります。
ゆるく束ねて放熱の逃げ道を残す
信号ケーブルをまとめるときも、締め付けすぎないのが鉄則です。指が1本すっと入るくらいの余裕を残してください。
余ったケーブルの処理も同じ考え方で、きつい小さな輪にせず、ゆったりした大きめの輪にします。目安としては、直径10センチを下回らないくらいにしておくと、ケーブルへの負担が少なくなります。8の字を描くようにたたむ方法もあり、これは同じ向きの巻き癖がつきにくいので、あとで伸ばしたときに扱いやすいですよ。
電源コードについては、そもそも束ねないのが前提です。余りが長いなら、束ねて短くするのではなく、家具の裏を通して距離を稼ぐか、適切な長さの製品に替えることを考えてください。長さを調整するために巻き取るのは、この記事でいちばん避けたい形です。
結束バンドより面ファスナーを使う
まとめる道具の選び方でも安全性は変わります。おすすめは面ファスナー式、いわゆるマジックテープタイプのケーブルタイです。
理由は締め付け具合を調整できることと、あとから何度でもやり直せることです。機器を1台足すたびにバンドを切って捨てる、ということがなくなります。
逆に避けたいのが、針金入りのビニールタイと使い捨てのプラスチック結束バンドです。針金入りは力を入れるとどうしても局所的に食い込みますし、プラスチックの結束バンドは締めた位置から緩められないので、つい締めすぎになります。ケーブルの被覆が変形するほど締まっていたら、それは締めすぎのサインです。
留める間隔にも目安があります。20センチから30センチおきに1か所くらいが、たわみすぎず張りすぎずでちょうどいいところ。細かく留めすぎると、あとで1本だけ抜きたくなったときに全部やり直しになります。逆に間隔が空きすぎると、束ねた意味がないほどたわむので、テレビ台の幅を見ながら2〜3か所と考えると失敗しません。
固定する位置も工夫の余地があります。ケーブルタイをテレビ台の脚や背板に軽く結びつけておくと、束ねた塊が床に落ちず、掃除機をかけるときに引っかかりません。粘着フックで壁に留める方法もありますが、電源コードを引っ張る力がかかる場所には使わないほうが安全です。フックが外れたときにプラグが半抜けになると、それはそれで発熱の原因になります。
面ファスナー式のケーブルタイは、締め具合を後から何度でも直せるのが利点です。本数が多いテレビ裏なら、20センチ前後の長さがまとまった本数で入っているものが使いやすいですよ。価格や仕様は変わりますので、購入前に各ショップでご確認ください。
ケーブルボックスや配線カバーを使う場合も、密閉度が高いものに電源コードを詰め込みすぎないよう気をつけてください。見た目はきれいになりますが、箱の中に熱がこもると束ねているのと似た状態になります。通気口のあるタイプを選び、中身を詰め込みすぎないのがコツです。
ほこりとトラッキング現象を防ぐ
テレビ裏には、束ね方とは別のリスクがあります。トラッキング現象です。

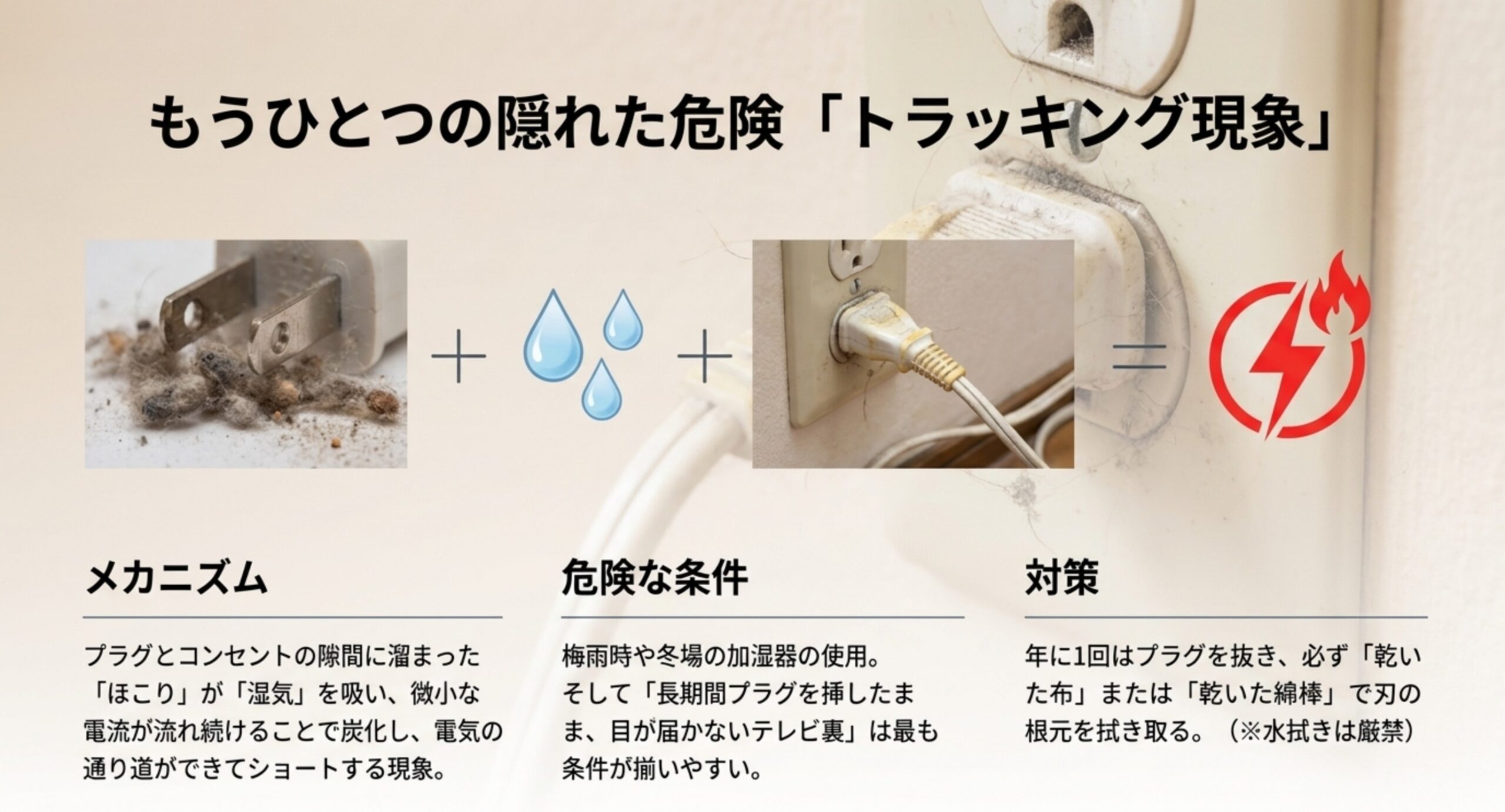

これは、コンセントとプラグのすき間にたまったほこりが湿気を吸い、そこにわずかな電流が流れ続けることで起きます。ほこりが少しずつ炭になって電気の通り道ができ、最終的にショートして発火に至る、という流れですね。
やっかいなのは、この現象がまさにテレビ裏のような場所で起きやすいことです。プラグを何年も挿しっぱなしにしていて、家具の裏で目が届かず、ほこりがたまり続ける。条件がそろいすぎているんですよ。電力会社の解説でも、冷蔵庫やテレビの裏、タンスの裏のように長期間プラグを挿したままにする場所が要注意として挙げられています（参考：東京電力パワーグリッド「トラッキング現象とは？」）。
もうひとつ知っておきたいのが、湿気の影響です。ほこりだけでは電気は流れませんが、そこに湿気が加わると通り道ができます。だから梅雨どきや、加湿器を使う冬に条件がそろいやすくなります。テレビの近くに加湿器を置いている場合は、蒸気の向きがコンセント側を向いていないかも見ておくとよいかと思います。
そして、束ねる話とトラッキングはつながっています。配線をきつくまとめて家具の裏に押し込むと、プラグまわりに手が届かなくなり、掃除の機会そのものが失われるからです。掃除できる配線であることは、見た目のきれいさと同じくらい大事な条件だと考えてください。
対策はシンプルで、定期的にプラグを抜いて、乾いた布でプラグとコンセントまわりのほこりを拭き取ることです。年に1〜2回、大掃除のタイミングで十分だと思います。拭くときは必ずプラグを抜いてから。挿したまま拭くと感電の危険があります。
配線を束ねる作業をするときは、ちょうどプラグを抜く機会でもあります。整理とほこり取りをセットにしてしまうと、忘れずに済みますよ。
拭き方にもコツがあります。水拭きや除菌シートのように湿ったもので拭くのは避けてください。湿気こそがトラッキング現象の引き金なので、乾いた布か、乾いた綿棒でプラグの刃の根元をなぞるのが安全です。刃と刃のあいだの狭い部分にほこりがたまりやすいので、そこを重点的に。
もう一段の対策として、プラグの根元にほこりの侵入を防ぐカバーを付ける方法もあります。抜き差しの機会が少ない機器ほど効果がありますが、カバーを付けたことで安心して何年も見ない、というのは本末転倒です。定期的に目視すること自体がいちばんの対策だと思っておいてください。
テレビ裏は家具を動かさないと手が届かない家も多いですよね。そういう場所こそ後回しになりがちなので、私は「テレビの後ろは年に1回開ける場所」と決めてしまうのがいちばん続くと思っています。
やってはいけない束ね方5つ
最後に、避けたい形をまとめて挙げておきます。ひとつでも当てはまったら直しておきたいところです。
1つ目は、電源コードを輪にして束ねること。放熱できなくなる典型です。余りは束ねずに逃がしてください。
2つ目は、コードリールや巻き取り式の延長コードを巻いたまま使うこと。巻いた状態は放熱の条件がもっとも悪く、定格いっぱいで使うと危険です。使うときは全部引き出すのが原則です。
3つ目は、電源コードと信号ケーブルをひとつの束にまとめること。分けて通すだけで、発熱するものが囲われる状況を避けられます。
4つ目は、結束バンドで被覆が変形するほど強く締めること。断線や被覆の傷みの原因になります。指1本分の余裕を残してください。
5つ目は、家具の脚や重い機器でコードを踏ませたまま固定すること。圧迫された部分は内部の線が傷みやすく、時間をかけて悪化します。配線の通り道に重いものを載せないでください。
この5つに共通しているのは、いずれも「見た目にはすぐ問題が出ない」という点です。束ねた直後に発火するわけではないので、危ないと気づかないまま何年も過ぎてしまいます。だからこそ、症状が出てから直すのではなく、最初から避けておく形にしておきたいんですね。
とくに圧迫と屈曲は、内部で少しずつ線が細くなっていく半断線につながります。半断線した箇所は電気抵抗が上がるので、そこだけ局所的に発熱します。テレビ台を壁ぎりぎりまで寄せてコードを挟んでいる、という置き方は意外と多いので、この機会に数センチ手前に出しておくとよいかと思います。
ペットや小さなお子さんがいるご家庭では、噛みつきやいたずらによる被覆の損傷も加わります。コードを床に這わせず、家具の裏側や高い位置を通すだけでもかなり違いますよ。家電のコードとペットの安全についてはサーキュレーターの巻き込みとコード事故を防ぐ対策をまとめた記事でも触れているので、あわせてご覧ください。
テレビ裏の配線を束ねることについてよくある質問
束ねたコードが熱くなっているかどうか、どう確かめればいいですか？
機器を通常どおり使っている状態で、しばらく経ってからコードに手を当ててみてください。人肌より明らかに温かいと感じるようなら、その配線は見直したほうがよいサインです。ただし束ねた内側は外から触れないので、外側が平気でも安心はできません。確実なのは、そもそも電源コードを束ねない形にしておくことです。焦げたようなにおいや変色があれば、すぐに使用をやめてメーカーや販売店にご相談ください。
壁掛けテレビの場合、配線はどう処理すればいいですか？
壁掛けは配線を隠す場所が限られるため、モールと呼ばれる配線カバーで壁面を縦に通す方法が一般的です。この場合も、電源と信号を同じカバーに詰め込みすぎないことと、カバー内でとぐろを巻かせないことがポイントになります。なお、市販の通線キットで壁の中にケーブルを通すだけの作業と、新たにコンセントを増設するなど屋内の電気配線そのものに手を加える作業は別物です。後者は電気工事士の資格が必要になりますので、コンセントを増やす方向で検討するなら必ず専門の業者にご相談ください。
配線を整理したら映像や音が乱れるようになりました。原因は何でしょうか？
まず疑いたいのは、作業中に端子が半挿しになっていないかです。とくにアンテナ端子とHDMI端子は、奥まで入っていないと症状が出ます。次に、ケーブルをきつく折り曲げた箇所がないかを確認してください。それでも直らない場合は、電源コードと信号ケーブルを長い距離にわたって密着させていないかを見直し、離してみると変化が出ることがあります。断線が疑われるケーブルは、無理に使い続けず交換するのが確実です。
使っていない機器のコードは、抜いておいたほうがいいですか？
長期間使わない機器なら、抜いておくほうが安全です。挿しっぱなしのプラグはトラッキング現象の温床になりますし、配線の本数が減れば整理そのものも楽になります。ただし、レコーダーのように番組表の受信や録画予約のために通電が必要な機器もあるため、機器ごとの仕様を確認してから判断してください。使わないケーブルだけを抜いて残したままにすると、どれが生きているのか分からなくなるので、外したものはまとめて別に保管しておくと後が楽です。
テレビ裏にテープライトを足す場合も、電源まわりの考え方はここまでと同じです。テレビ裏の間接照明を連動させる方法では、給電の取り方と連動のしくみを解説しています。
テレビ裏の配線を束ねても大丈夫か迷ったときの判断
最後に、あなたが今日どう動けばいいかを整理しておきますね。
まず線引きはシンプルで、HDMI・アンテナ線・LANなどの信号ケーブルはまとめてよく、電源コードは束ねない。これだけ守れば、配線整理の大部分は安全に進められます。公的機関が「コードは束ねず使用してください」と明示している以上、電源側については安全側に倒すのが妥当だと私は考えています。
整理の手順は、電源系と信号系の通り道を左右に分けて、信号側だけを面ファスナーのケーブルタイでゆるくまとめる。余ったケーブルは大きめの輪にして、締め付けないこと。電源側は束ねず、家具の裏を通して長さを逃がします。
そして、作業のついでにプラグを抜いてほこりを拭き取ってください。テレビ裏はトラッキング現象がもっとも起きやすい場所のひとつなので、この習慣だけでもリスクはかなり下がります。乾いた布で拭くこと、抜いてから拭くこと、この2点だけ守れば十分です。
整理が終わったら、スマートフォンでテレビ裏の写真を1枚撮っておくのもおすすめです。次に機器を足すときや、どのケーブルがどこに行っていたか分からなくなったときに、この1枚がいちばん役に立ちます。せっかく整えた状態を記録しておけば、崩れたときにも元に戻しやすいですよ。
逆に、テーブルタップが容量ぎりぎりで熱を持っている、コードに変色や焦げたにおいがある、被覆が硬くなってひび割れている。こうした状態を見つけたときは、束ね方の工夫でどうにかしようとせず、使用をやめて交換や点検に進んでください。これは整理の問題ではなく、機器そのものの問題です。
なお、機器ごとの消費電力や許容範囲は製品によって大きく異なりますので、正確な情報は必ずお使いの製品の取扱説明書やメーカーの公式サイトでご確認ください。配線や屋内の電気設備そのものに不安がある場合の最終的な判断は、電気工事士などの専門家にご相談くださいね。
